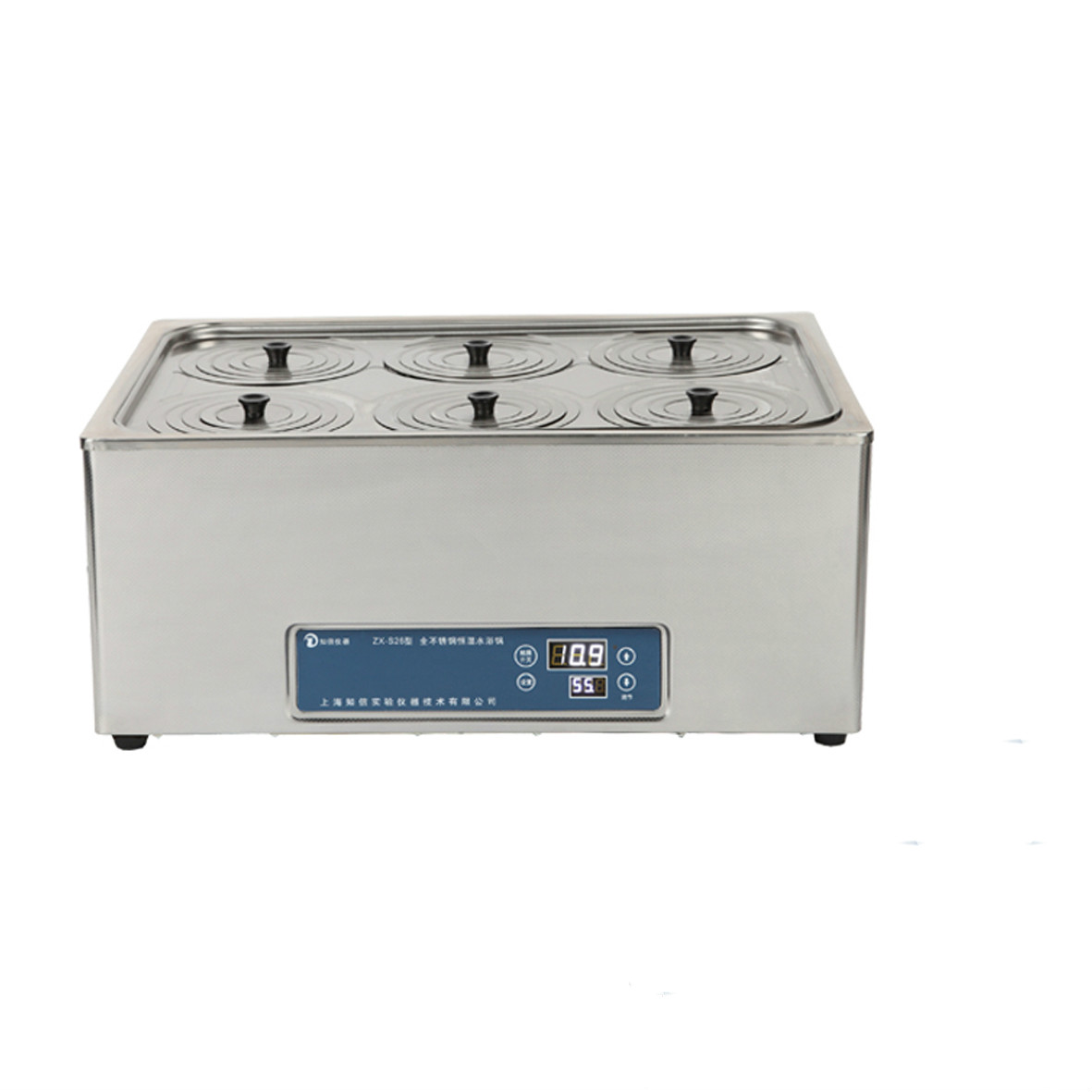

結構及工作原理：水浴鍋的水槽采用進口優質不銹鋼折制焊接，外殼由鋼板沖壓折制焊接成型。外殼表面采用高強度的靜電噴涂，漆膜光滑牢固。水槽內水平放置不銹鋼管狀加熱器，水槽的內部放有帶孔的鋁制擱板。上蓋上配有不同口徑的組合套圈，可適應不同口徑的燒瓶。水浴鍋左側有放水管，水浴鍋右側是電氣箱，電氣箱前面板上裝有溫度控制儀表、電源開關。電氣箱內有電熱管和傳感器。該溫度控制系統采用了優質電子元件，控溫靈敏、性能可靠、使用方便。其工作原理：Cu50傳感器將水槽內水的溫度轉換為電阻值，經過集成放大器的放大、比較后，輸出控制信號，有效地控制電加熱管的平均加熱功率，使水槽內的水保持恒溫。 設備的安裝及使用 1 、設備安裝前應將水浴鍋放在平整的工作臺上，先進行外觀的檢查：外觀應無破損，儀表外觀應完整，導線絕緣應良好，插頭應完好，電源開關靈活。每臺設備的電源線都接有單相三極插頭，其中插頭的最上方的電極為接地32313133353236313431303231363533e4b893e5b19e31333332643866極，用戶使用時必須使用單相三極的電源插座，電源插座的接地極上應有可靠的地線。 2 、通電前先向水浴鍋的水槽注入清水（有條件請用蒸餾水，可減少水垢），水浴鍋加注清水后應不漏水，液面距上口應保持2—4cm的距離，以免水溢出到電氣箱內，損壞器件。 3 、指針式溫度控制儀表設定與使用: l 指針式的溫度控制儀表應先觀察儀表指針是否指在零位，如不在零位，可左右輕微的調節儀表的機械調零螺釘，使之對正即可。 l 根據不同的工作溫度，將設定溫度旋鈕上的白色標記指到相應的溫度上。 l 紅燈亮表示停止加熱，綠燈亮表示加熱，紅綠燈交替亮滅表示進入時間比例加熱段或恒溫段。 l 該儀表最高控制溫度為100℃，需要沸水時，可將設定溫度旋鈕上的白色標記指到100℃以上即可。 4 、數字式溫度控制儀表設定與使用： l 數字式溫度控制儀表不需要調零，只要將撥碼開關依次按動后，撥碼開關上顯示的數字即所要設定的工作溫度。 l 紅燈亮表示停止加熱，綠燈亮表示加熱，紅綠燈交替亮滅表示進入時間比例加熱段或恒溫段。 l 該儀表最高控制溫度為100℃，需要沸水時，可將設定溫度定在100℃以上即可。 5、 水浴鍋的使用: l 開啟電源開關，電源開關指示燈亮，設備的電源已接通，溫度控制儀表顯示的數值是當前的水溫值。 l 按照所需要的工作溫度進行溫度的設定，此時溫控儀表的綠燈亮，電加熱器開始加熱，待水溫接近設定溫度時，溫控儀表的紅綠燈開始交替亮滅，溫控儀表進入了比例控制帶，加熱器開始斷續加熱以控制熱慣性。當水溫升至設定溫度時，紅綠燈按照一定的規律交替亮滅，設備進入恒溫段。 l 舉例，數字顯示雙列四孔恒溫水浴鍋，工作溫度65℃，其操作程序如下：加注清水→開啟電源開關→溫度設定：依次按動各位上的撥碼開關，使個位顯示為5，十位顯示為6，百位顯示為0→溫控儀表的綠燈亮，加熱器開始工作→溫控儀表的紅綠燈開始交替亮滅，進入比例加熱階段→直至恒溫。 l 試驗工作結束以后，關閉電源開關，切斷設備的電源，并將水槽內的水放凈。 設備的使用注意事項 l 產品的各項技術指標出廠前均經過實際運行檢驗，如果用戶因工藝要求需采用自備的溫度計（具有一定準確度）進行測定時，以用戶的溫度計為準，如果溫控儀表顯示的數值與溫度計有差異，用戶可將溫度設定旋鈕略做微調即可滿足工藝要求。 l 水浴鍋使用時，必須先加水后通電，嚴禁干燒。 l 水浴鍋使用時，必須有可靠的接地以確保使用安全。 l 水位低于電熱管，不準通電使用，以免電熱管爆裂損壞。 l 水位也不可過高，以免水溢入電器箱損壞元件。 l 定期檢查各接點螺絲是否松動，如有松動應加緊固，保持各電氣接點接觸良好。 l 水浴鍋長期不使用時，應將水槽內的水放凈并擦拭干凈，定期清除水槽內的水垢。 l 水浴鍋發生異常工作現象，應及時檢查、維修，如果不能準確判斷故障可與公司技術部門聯系。 零部件的規格及參數 零 部 件 名 稱 型 號 規 格 備 注 溫度控制儀表 TDA-8302 XMTB-3302 60×120 時間比例控制 分度號：Cu50 電加熱管 JGS 1500W/220V 溫度傳感器 Cu50 φ6×45mm 三線制 電源開關 Z11C/N71 10A/220V 附件 ① 試驗條件：環境溫度：20—25℃；電源電壓：220V ② 溫度波動度和溫度均勻性試驗：在水浴鍋內加熱制擱板面以上50mm,將溫度定在37—45℃范圍內任一試點，恒溫1h，開始進行測試，測試用的溫度計應符合ZBY275中STL3或STL4(測溫范圍為20—45℃或40—65℃、分格為0.1℃)的規定。 ③ 溫度波動度試驗：將一只溫度計置于水浴鍋有效容積的幾何中心，溫度計離擱板20mm,在30min 內每間隔3min測定一次溫度，共測定11次，然后計算最高和最低溫度之差的一半加±號，其結果應符合4.4條的規定。 ④ 溫度均勻性試驗：在每孔插入一支溫度計（單孔、二孔不小于3支）。溫度計離擱板20mm,記錄各點溫度并計算最高和最低溫度之差的一半加±號。 ⑤ 加熱時間試驗：加水至擱板以上50mm,用計時鐘表記錄從水溫20℃通電加熱至沸點的時間，應符合4.5條規定（應不超過70min）。
